بلبرینگ در مقابل بلبرینگ شیار عمیق: تفاوت های کلیدی

الف بلبرینگ شیار عمیق یک نوع خاص و بسیار محبوب از بلبرینگ است - یک دسته جداگانه نیست. "Ball bearing" نام خانوادگی گسترده است، در حالی که بلبرینگ های شیار عمیق (DGBB) پرکاربردترین نوع فرعی را در آن خانواده نشان می دهند، که تقریباً به این دلیل است. 80٪ از کل فروش بلبرینگ در سراسر جهان . درک تمایز هنگام انتخاب بلبرینگ مناسب برای نوع بار، سرعت و محدودیت‌های نصب اهمیت دارد.

خانواده بلبرینگ: چه چیزی را شامل می شود

بلبرینگ ها از عناصر کروی نورد برای کاهش اصطکاک دورانی و تحمل بار بین قطعات متحرک استفاده می کنند. در این خانواده، چندین نوع فرعی مجزا وجود دارد که هر کدام برای پروفایل های بار و شرایط عملیاتی خاص مهندسی شده اند:

• بلبرینگ های شیار عمیق (DGBB): همه منظوره، بارهای محوری شعاعی و متوسط را کنترل می کند
• الفngular contact ball bearings: بهینه شده برای بارهای محوری و شعاعی ترکیبی در زوایای تماس بالاتر (15°-40°)
• بلبرینگ های خود تراز شونده: انحراف محور را تا 2 تا 3 درجه تحمل کنید
• بلبرینگ تراست: بارهای کاملا محوری را کنترل کنید، برای نیروهای شعاعی مناسب نیست
• بلبرینگ تماس چهار نقطه ای: بارهای محوری را در هر دو جهت در یک ردیف پشتیبانی کنید

هنگامی که مهندسان یا تیم‌های تدارکات به یک "بالبرینگ" بدون مشخصات اشاره می‌کنند، تقریباً همیشه به‌طور پیش‌فرض به معنای یک بلبرینگ شیار عمیق هستند - گواهی بر استفاده عملی از DGBB‌های غالب.

چه چیزی یک بلبرینگ شیار عمیق را متمایز می کند

ویژگی بارز یک بلبرینگ شیار عمیق، هندسه راهروی آن است. شیارها در هر دو حلقه داخلی و خارجی در مقایسه با سایر انواع بلبرینگ عمیق‌تر هستند - از نظر شعاع نزدیک‌تر به قطر توپ. این طراحی چندین مزیت ساختاری ایجاد می کند:

• شیار عمیق یاتاقان را قادر می سازد تا در برابر هر دو مقاومت کند بارهای شعاعی و بارهای محوری (تراست) در هر دو جهت
• سطح تماس بیشتر در هر توپ ظرفیت بار را در مقایسه با طرح های شیار کم عمق افزایش می دهد
• هندسه از عملکرد با سرعت بالا پشتیبانی می کند - DGBB های استاندارد برای آنها رتبه بندی شده اند سرعت تا 20000 تا 50000 دور در دقیقه بسته به اندازه و روغن کاری
• طراحی متقارن اجازه می دهد تا در هر جهت بدون افت عملکرد نصب شود

یک DGBB استاندارد مانند همه جا حاضر 6205-2RS (محله 25 میلی متری) دارای رتبه بار دینامیکی تقریباً 14.0 کیلونیوتن و رتبه بار استاتیکی 6.95 کیلونیوتن است که آن را برای موتورهای الکتریکی، پمپ ها، فن ها و سیستم های نوار نقاله بدون ملاحظات نصب خاصی مناسب می کند.

سر به سر: شیار عمیق در مقابل سایر انواع بلبرینگ

ظرفیت بار: جایی که یاتاقان های شیار عمیق در اکسل قرار می گیرند و کجا نیستند

بلبرینگ های شیار عمیق برای سناریوهای بار ترکیبی در سرعت های بالا بی بدیل هستند، اما مشخصات ظرفیت بار آنها دارای محدودیت های واضح است:

قدرت بار شعاعی

DGBB ها بارهای شعاعی را به طور موثر اداره می کنند زیرا مسیر عمیق بار را به طور همزمان بین چندین توپ توزیع می کند. یک یاتاقان 6206 (با سوراخ 30 میلی متر) دارای رتبه بار شعاعی دینامیکی است 19.5 کیلونیوتن - برای اکثر موتورهای صنعتی سبک تا متوسط کافی است.

ظرفیت بار محوری

برخلاف یاتاقان های توپ رانش، DGBB ها می توانند بارهای محوری را در هر دو جهت به طور همزمان تحمل کنند - تا حدودی 50 درصد از امتیاز بار شعاعی آنها در شرایط عادی این تطبیق پذیری نیاز به یاتاقان های رانش جداگانه را در بسیاری از طرح ها از بین می برد. با این حال، زمانی که بارهای محوری از این آستانه فراتر می روند یا بار اولیه هستند، یاتاقان های تماس زاویه ای یا یاتاقان های رانش مناسب تر هستند.

حساسیت به ناهماهنگی

این یک محدودیت شناخته شده DGBB است. تحمل می کنند عدم تراز شفت تنها 0.08°-0.16° قبل از بارگذاری لبه به طور قابل توجهی عمر بلبرینگ را کاهش می دهد. برای کاربردهایی با انحراف شفت ذاتی - مانند شفت‌های نقاله بلند یا محرک‌های کشاورزی - بلبرینگ‌های خود تراز یا رولبرینگ‌های کروی انتخاب بهتری هستند.

رتبه‌بندی سرعت: چرا بلبرینگ‌های شیار عمیق پیشرو هستند

در بین تمام بلبرینگ های المنت نورد، بلبرینگ های شیار عمیق به بالاترین سرعت مجاز می رسند. این به دلیل هندسه اصطکاک کم و حداقل تولید گرمای داخلی آنها است. برای مرجع:

• الف 6000-series DGBB (10mm bore) can operate at تا 47000 دور در دقیقه با روغن کاری گریس
• رولربرینگ های استوانه ای معادل با همان اندازه معمولاً به 30000-35000 RPM محدود می شوند.
• یاطاقان غلتکی مخروطی با اندازه مشابه ممکن است به 10000-15000 RPM محدود شود.

این مزیت سرعت، DGBBها را به انتخاب پیش‌فرض برای موتورهای الکتریکی، مته‌های دندانپزشکی، پمپ‌های گریز از مرکز، توربوشارژرها و دوک‌های ماشین‌های پرسرعت تبدیل می‌کند.

گزینه های آب بندی و محافظ در بلبرینگ های شیار عمیق

یکی از مزایای عملی DGBB ها نسبت به بسیاری از انواع دیگر بلبرینگ، در دسترس بودن گسترده انواع مهر و موم شده و محافظ است که امکان عملیات بدون نیاز به تعمیر و نگهداری در محیط های آلوده را فراهم می کند:

• باز کردن (بدون پسوند): بدون آب بندی - نیاز به روغن کاری خارجی دارد. در جاهایی که روانکاری مجدد معمول است استفاده می شود

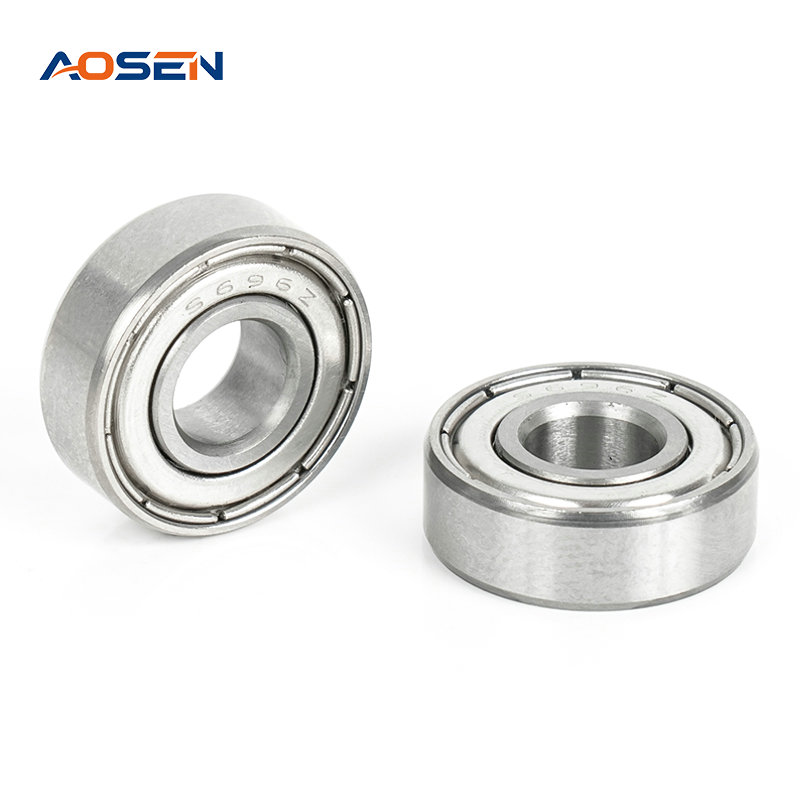

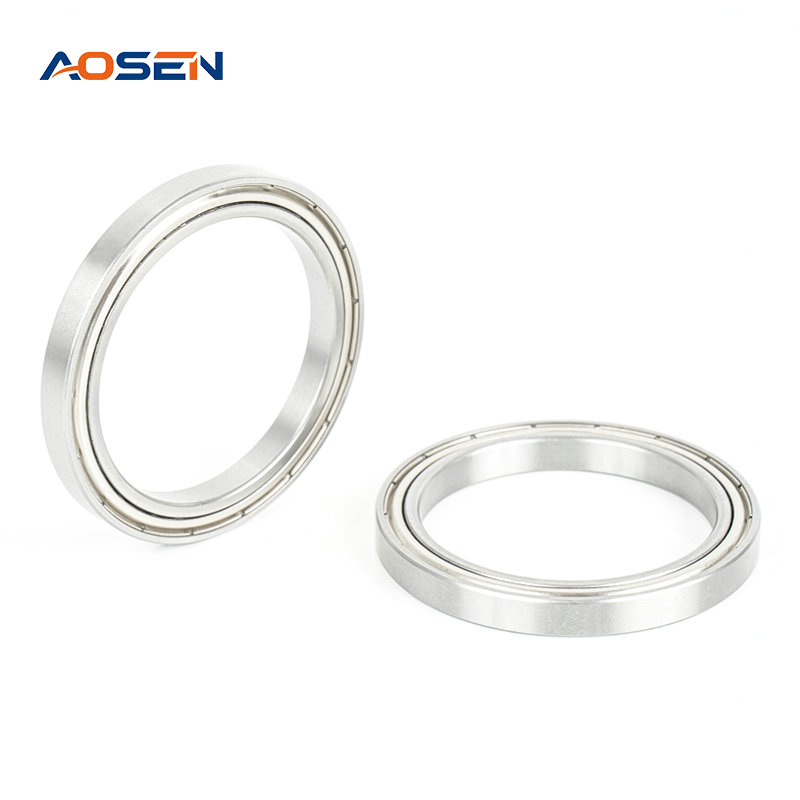

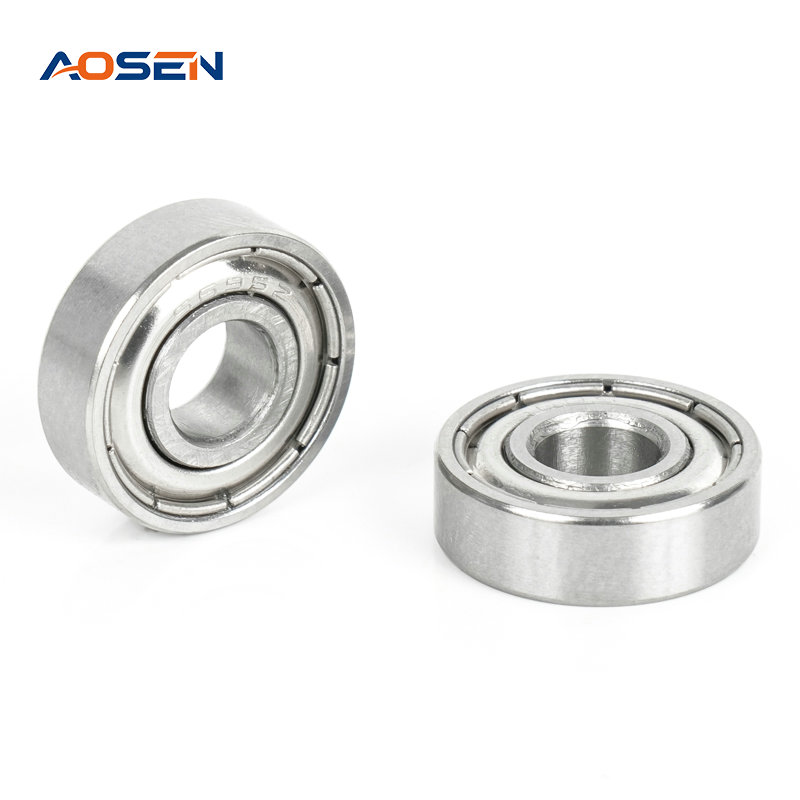

• Z یا ZZ (سپر فلزی): محافظت در برابر آلاینده های جامد؛ به طور کامل در برابر رطوبت آب بندی نمی کند. اصطکاک کمتر از مهر و موم

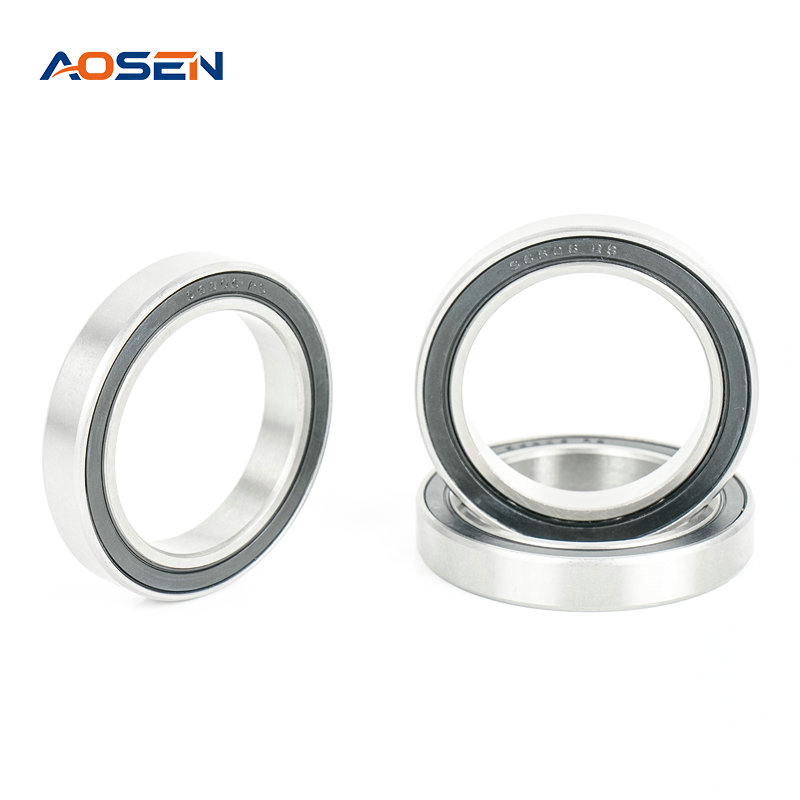

• RS یا 2RS (لاستیک مهر و موم): مهر و موم تماس کامل در یک یا هر دو طرف؛ محافظت در برابر گرد و غبار و رطوبت؛ از پیش بسته بندی شده با گریس برای روانکاری با طول عمر
• RZ یا LLB (درزگیر با اصطکاک کم): مهر و موم لاستیکی بدون تماس یا کم تماس - ترکیبی از محافظت در برابر آلودگی با کاهش کشش در سرعت های بالاتر

بلبرینگ‌های تماس زاویه‌ای و یاتاقان‌های توپ رانش گزینه‌های مهر و موم بسیار کمتری را ارائه می‌دهند، که نیاز به طراحی محفظه دقیق‌تری برای مدیریت آلودگی دارند - یکی دیگر از دلایل عملی DGBB‌ها بر استفاده عمومی صنعتی.

زمان انتخاب یک بلبرینگ متفاوت از نوع شیار عمیق

با وجود تطبیق پذیری، بلبرینگ های شیار عمیق همیشه انتخاب بهینه نیستند. سناریوهای زیر انواع بلبرینگ های جایگزین را می طلبد:

بار محوری بالا در یک جهت

دوک های ماشین ابزار، بال اسکروها و درایوهای چرخ دنده مارپیچی نیروهای محوری قوی را در یک جهت مشخص ایجاد می کنند. الفngular contact ball bearings at 40° contact angle بارهای محوری را تا 70 درصد از رتبه دینامیکی خود حمل کنید - بسیار بیشتر از آنچه یک DGBB می تواند بدون خرابی زودرس تحمل کند.

ناهماهنگی قابل توجه شفت

برای کاربردهایی که انحراف شفت بیش از 0.5 درجه است - رایج در شفت های بلند، ماشین آلات پردازش چوب یا تجهیزات معدن - بلبرینگ های خود تراز تا 3 درجه را تحمل می کنند عدم تراز بدون بارگذاری لبه، به طور چشمگیری عمر سرویس را افزایش می دهد.

کاربردهای بار محوری خالص

شفت های پمپ عمودی، مکانیسم های بالابر و میزهای دوار تقریباً به طور کامل در امتداد محور شفت بار اعمال می کنند. بلبرینگ های تراست به طور خاص برای این کار طراحی شده اند، با ظرفیت بار تا 3-5× بالاتر از یک DGBB با همان اندازه سوراخ تحت بارگذاری محوری خالص

استانداردسازی ابعادی و قابلیت تعویض

بلبرینگ های شیار عمیق از استانداردهای ISO 15 و ABMA پیروی می کنند و آنها را در سطح جهانی بین تولید کنندگان قابل تعویض می کند. الف بلبرینگ 6204-2RS از SKF، NSK، FAG یا یک تامین کننده عمومی دارای ابعاد یکسان است. : سوراخ 20 میلی متر، OD 47 میلی متر، عرض 14 میلی متر. این استانداردسازی یک مزیت عملی قابل توجه است - قطعات جایگزین در سرتاسر جهان و در نقاط مختلف قیمت در دسترس هستند.

برخی از انواع بلبرینگ های تخصصی - به ویژه پیکربندی های تماس زاویه ای خاص و یاتاقان های تماس چهار نقطه ای - استاندارد جهانی کمتری دارند و نیاز به تعویض های خاص سازنده و به طور بالقوه زمان طولانی تری دارند.

راهنمای انتخاب عملی: نوع بلبرینگ بر اساس کاربرد

هزینه و در دسترس بودن: یک ملاحظه عملی

بلبرینگ های شیار عمیق هستند کم هزینه ترین بلبرینگ المنت نورد در واحد ظرفیت بار ، بهره مندی از حجم عظیم تولید جهانی. یک بلبرینگ استاندارد 6205-2RS از یک برند معتبر تقریباً هزینه دارد 2 تا 8 دلار آمریکا در مقادیر تکی، به صورت عمده به زیر 1 دلار می رسد. یاتاقان های تماس زاویه ای با اندازه معادل معمولاً هزینه دارند 3-5× بیشتر و انواع خاص مانند یاتاقان های تماس چهار نقطه ای می توانند 10× یا بالاتر باشند.

برای تولید با حجم بالا یا تجهیزاتی که نیاز به تعویض مکرر یاتاقان دارند، این تفاوت هزینه یک عامل معنی‌دار در هزینه کل مالکیت است - و اغلب دلیل تعیین‌کننده‌ای است که مهندسان وقتی شرایط بار اجازه می‌دهند، DGBB‌ها را نپذیرفتند.
