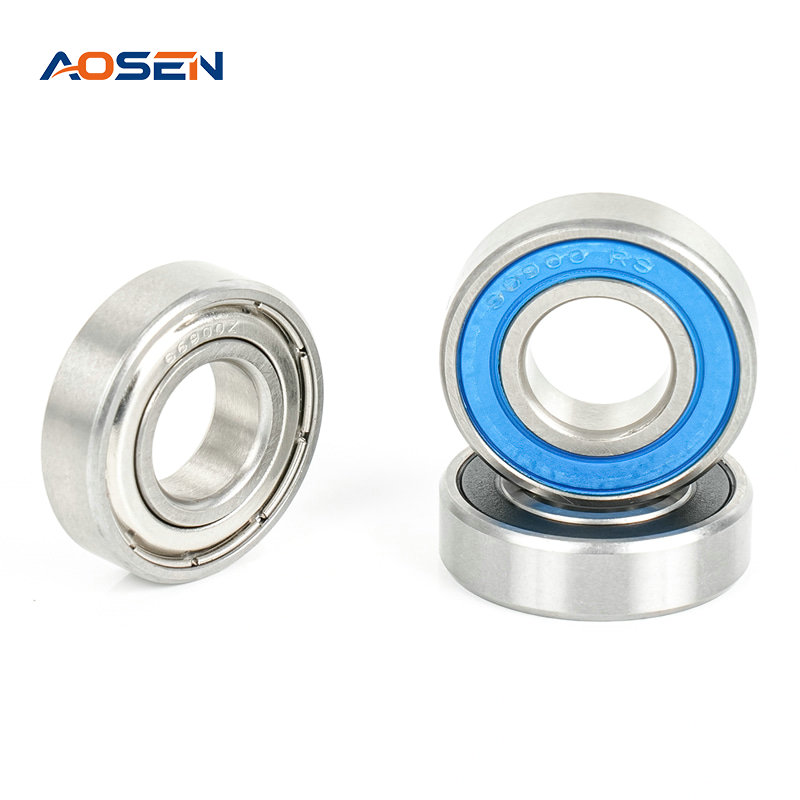

بلبرینگ های شیار عمیق سری 6900

بلبرینگ های شیار عمیق نماینده ترین و پرکاربردترین نوع رولبرینگ در زمینه صنعتی هستند. آنها دارای ساختار ساده، عملکرد پایدار و سهولت نگهداری هستند. این سری از یاتاقان ها در درجه اول برای تحمل بارهای شعاعی استفاده می شود، اما همچنین می تواند بارهای محوری خاصی را در هر دو جهت تحمل کند، و آنها را به یک جزء ضروری انتقال هسته در تجهیزات مکانیکی مختلف تبدیل می کند.

مزایای اصلی

اصطکاک کم، سرعت بالا: مسیرهای شیار عمیق زمینی کاملاً با توپ‌های فولادی با دقت بالا مطابقت دارد و در نتیجه مقاومت اصطکاکی بسیار پایینی دارد. این نه تنها به آنها اجازه می دهد تا سرعت های محدود کننده بسیار بالایی را تحمل کنند، بلکه به طور موثر مصرف انرژی در تجهیزات را کاهش می دهد.

عملکرد صاف و بی صدا: دقت دقیق ماشین‌کاری (به عنوان مثال، درجه P6/P5) و کنترل زبری سطح منجر به لرزش کم و سر و صدای کم در حین کار با سرعت بالا می‌شود که آنها را برای کاربردهایی با الزامات کاهش نویز شدید ایده‌آل می‌کند.

بدون نیاز به تعمیر و نگهداری / تعمیر و نگهداری کم: ساختار مستحکم و بادوام، همراه با پوشش های گرد و غبار (ZZ) یا مهر و موم های لاستیکی (2RS) و گریس با کیفیت بالا، به طور موثری از ورود ناخالصی ها و نشت گریس جلوگیری می کند و به عملکرد طولانی مدت بدون نیاز به تعمیر و نگهداری دست می یابد.

چگونه می توان مدل های بلبرینگ شیار عمیق فولادی ضد زنگ را با استفاده از کولیس ورنیه به طور دقیق شناسایی کرد؟
14 Apr, 2026
در تعمیر و نگهداری معمولی و تعمیرات مکانیکی تجهیزات صنعتی، شناسایی دقیق و جایگزینی بلبرینگ ها گامی حیاتی در تضمین عملکرد پایدار است. به دلیل سایش طولانی مدت یا آلودگی توسط روغن و گریس، علائم حک شده با لیزر بر روی سطوح...
READ MORE
شرکت Ningbo Aosen Bearing Co., Ltd. در نمایشگاه بین المللی اتوماسیون صنعتی و ربات شانگهای 2026 به نمایش گذاشته می شود.
13 Apr, 2026
Ningbo Aosen Bearing Co., Ltd. خوشحال است که مشارکت خود را در نمایشگاه بین المللی اتوماسیون صنعتی و ربات شانگهای 2026 (بیست و چهارمین نمایشگاه بین المللی اتوماسیون صنعتی و ربات شانگهای) اعلام کند. این شرکت آخرین فناور...
READ MORE
بلبرینگ در مقابل بلبرینگ شیار عمیق: تفاوت های کلیدی
08 Apr, 2026
الف بلبرینگ شیار عمیق یک نوع خاص و بسیار محبوب از بلبرینگ است - یک دسته جداگانه نیست. "Ball bearing" نام خانوادگی گسترده است، در حالی که بلبرینگ های شیار عمیق (DGBB) پرکاربردترین نوع فرعی را...
READ MORE
Ningbo Aosen Bearing Co., Ltd.: نشان دادن تخصص حرفه ای در راه حل های بلبرینگ
02 Apr, 2026
Ningbo Aosen Bearing Co., Ltd. با نزدیک به یک دهه تجربه در تولید بلبرینگ های شیار عمیق، به عنوان یک بازیگر کلیدی در بازار صادرات بلبرینگ جهانی، با پشتیبانی قوی از تأسیسات تولیدی کاملاً متعلق به خود - Ningbo Weijun Bea...
READ MORE

شماره بلبرینگ	اندازه قطر بیرونی					رتبه بندی بار پایه KN		توده (کیلوگرم)
	حفاری d میلی متر	O. D D میلی متر	عرض B		چمفر r _smin میلی متر	Dynamic Cr N	استاتیک Cr N
	حفاری d میلی متر	O. D D میلی متر	نوع باز میلی متر	نوع بسته میلی متر	چمفر r _smin میلی متر	Dynamic Cr N	استاتیک Cr N
693	3	8	3	4	0.15	430	170	0.0008
694	4	11	4	4	0.15	960	350	0.0017
695	5	13	4	4	0.2	1070	420	0.0023
696	6	15	5	5	0.2	1470	600	0.0036
697	7	17	5	5	0.3	1600	710	0.0050
698	8	19	6	6	0.3	2230	910	0.0076
699	9	20	6	6	0.3	2480	1090	0.0085
6900	10	22	6	6	0.3	2690	1270	0.0100
6901	12	24	6	6	0.3	2890	1460	0.0120
6902	15	28	7	7	0.3	4320	2250	0.018
6903	17	30	7	7	0.3	4590	2550	0.019
6904	20	37	9	9	0.3	6370	3680	0.038
6905	25	42	9	9	0.3	6660	4180	0.044
6905	30	47	9	9	0.3	7240	5010	0.05
6907	35	55	10	10	0.6	10390	7160	0.075
6908	40	62	12	12	0.6	10320	9200	0.118
6909	45	68	12	12	0.6	13490	10130	0.128
6910	50	72	12	12	0.6	13900	10990	0.1330
6911	55	80	13	13	1	14820	12690	0.1770
6912	60	85	13	13	1	15080	13480	0.1910

مته دیانکتر	V			V1			V2			V3			V4
مم	L	م	اچ	L	م	اچ	L	م	اچ	L	م	اچ	L	م	اچ
3،4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5،6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7،8،9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10،12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	14
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22،25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30،32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

مته دیانکتر	سری قطر (0)				سری قطر (2)					سری قطر (3)
مم	ز	ز1	ز2	ز3	ز	ز1	ز2	ز3	ز4	ز	ز1	ز2	ز3	ز4
5	37	36	34	30	38	37	34	32	-	39	39	37	33	-
6	37	36	34	30	38	37	34	32	-	39	39	37	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	37	44	37	32
12	44	43	39	34	45	43	39	35	30	47	47	45	37	32
15	45	44	40	35	46	44	41	36	31	48	48	46	38	33
17	46	44	40	35	47	45	41	36	31	49	49	47	38	33
20	47	45	41	36	48	46	42	38	33	50	50	48	39	34
22	47	45	41	36	48	46	42	38	33	50	50	48	39	34
25	48	46	42	38	49	47	43	40	36	51	51	49	41	37
28	49	47	43	39	50	48	44	41	37	52	52	50	42	38
30	49	47	43	39	50	48	44	41	37	52	52	50	42	38
32	50	48	44	40	51	49	45	42	38	53	53	51	43	39
35	51	49	45	41	52	50	46	43	39	54	54	52	44	40
40	53	51	46	42	54	52	47	44	40	56	56	45	45	41
45	55	53	48	45	56	54	19	46	43	58	58	56	47	44
50	57	54	50	47	58	55	51	48	45	60	60	57	49	46

استاندارد	کلاس تحمل
GB/T307.1	پ0	P6	P5	P4
IاسO492	سی LASSO	کلاس 6	کلاس 5	کلاس 4
AFBMA STD.20	ABEC1	ABEC3	ABEC5	ABEC7

شماره فولاد	ترکیب شیمیایی %
شماره فولاد	C	سی	منگنز	P	S	Cr
Gcr15	0.95-1.05	0.15-0.35	0.20-0.40	≤0.027	≤0.02	1.30-1.65
