چگونه می توان مدل های بلبرینگ شیار عمیق فولادی ضد زنگ را با استفاده از کولیس ورنیه به طور دقیق شناسایی کرد؟

در تعمیر و نگهداری معمولی و تعمیرات مکانیکی تجهیزات صنعتی، شناسایی دقیق و جایگزینی بلبرینگ ها گامی حیاتی در تضمین عملکرد پایدار است. به دلیل سایش طولانی مدت یا آلودگی توسط روغن و گریس، علائم حک شده با لیزر بر روی سطوح بسیاری بلبرینگ شیار عمیق فولادی ضد زنگ ممکن است ناخوانا شود در نتیجه، تعیین مدل بلبرینگ دقیق از طریق اندازه گیری فیزیکی به یک مهارت ضروری برای مهندسان تبدیل شده است.

این مقاله راهنمای دقیقی در مورد چگونگی شناسایی سریع و دقیق مدل بلبرینگ شیار عمیق فولاد ضد زنگ - با استفاده از چیزی بیشتر از یک کولیس - با اندازه گیری آن ارائه می کند. قطر داخلی، قطر بیرونی و عرض .

ابزار اندازه گیری و پارامترهای اساسی

برای شناسایی دقیق مدل بلبرینگ، ابتدا باید یک مدل با دقت بالا تهیه کنیم کولیس ورنیه . در طول فرآیند اندازه گیری، باید سه نقطه داده کلیدی زیر را بدست آوریم:

1. قطر داخلی (d): اندازه شفتی که یاتاقان با آن جفت می شود را تعیین می کند و همچنین مهمترین پارامتر برای استخراج پسوند شماره مدل بلبرینگ است.

2. قطر بیرونی (D): اندازه سوراخ نصب بلبرینگ را تعیین می کند.

3. عرض/ضخامت (B): ابعاد محوری بلبرینگ.

در قراردادهای نامگذاری برای بلبرینگ های شیار عمیق فولاد ضد زنگ (به عنوان مثال S6004-ZZ)، پیشوند "S" نشان دهنده مواد فولاد ضد زنگ است، در حالی که پسوند "ZZ" نشان دهنده سپرهای فلزی دو طرفه است. با این حال، اعداد میانی (مانند 6004)، کلید ابعاد بلبرینگ را نگه می دارند.

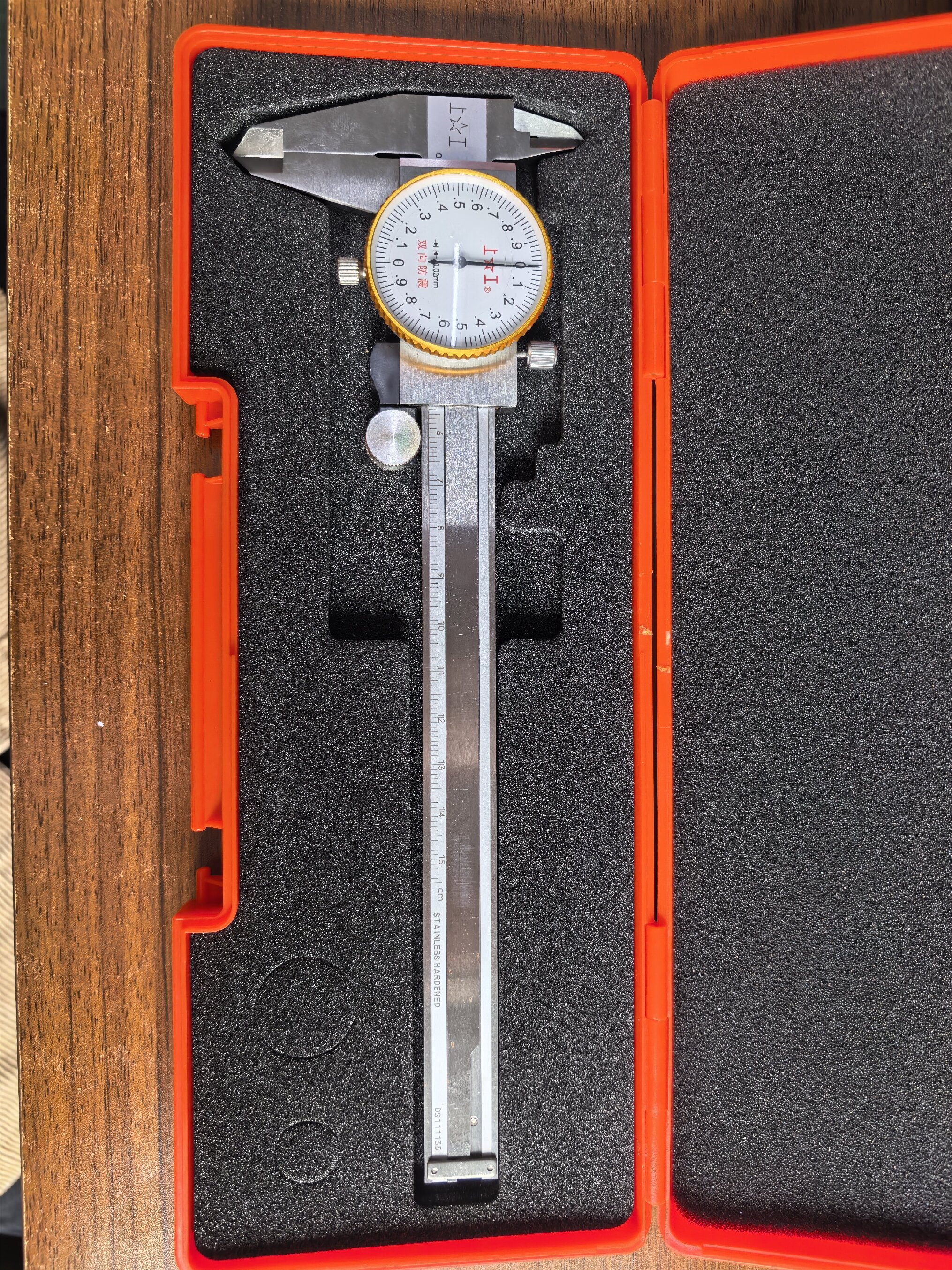

کولیس ورنیه

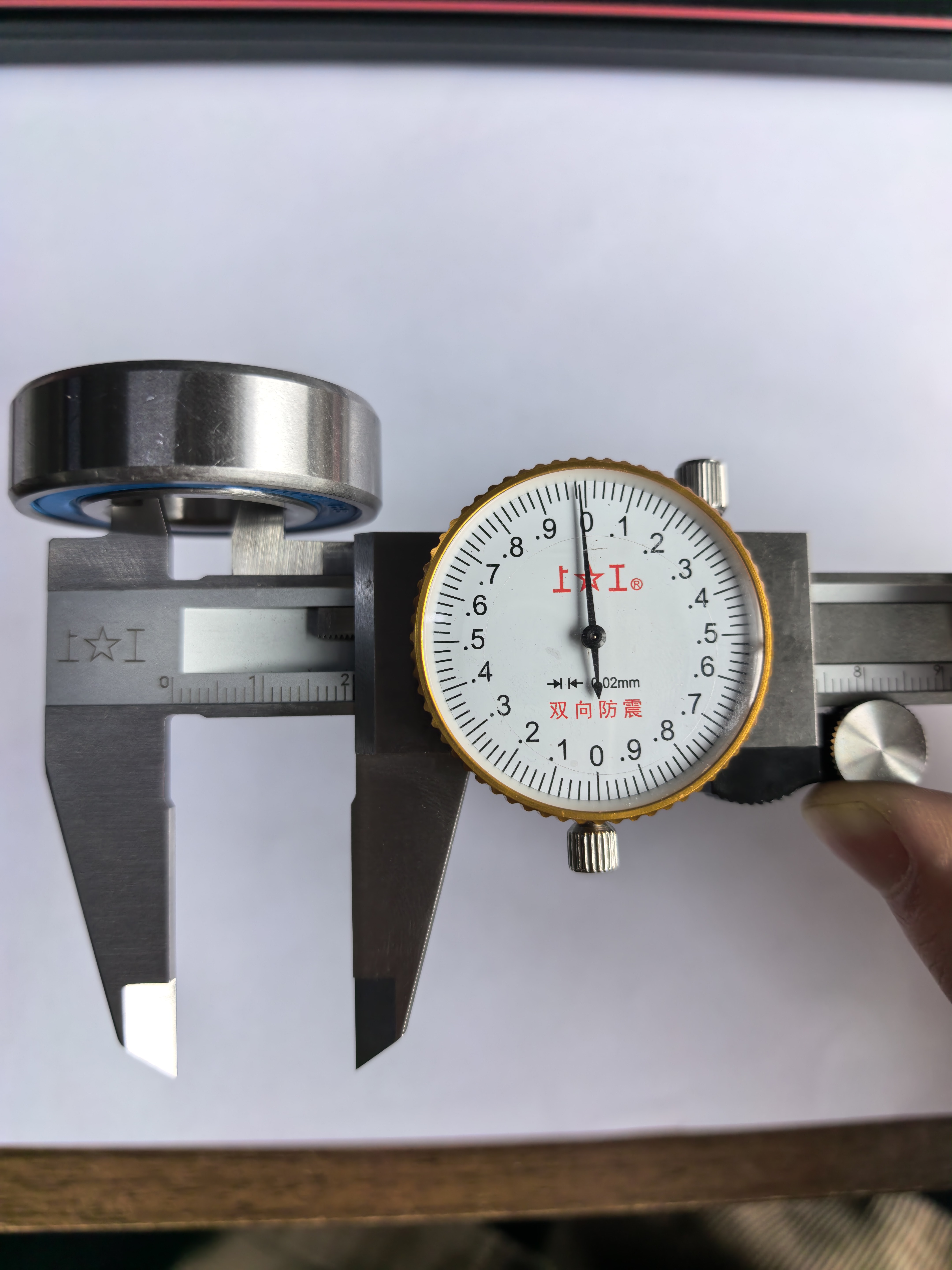

اندازه گیری قطر داخلی

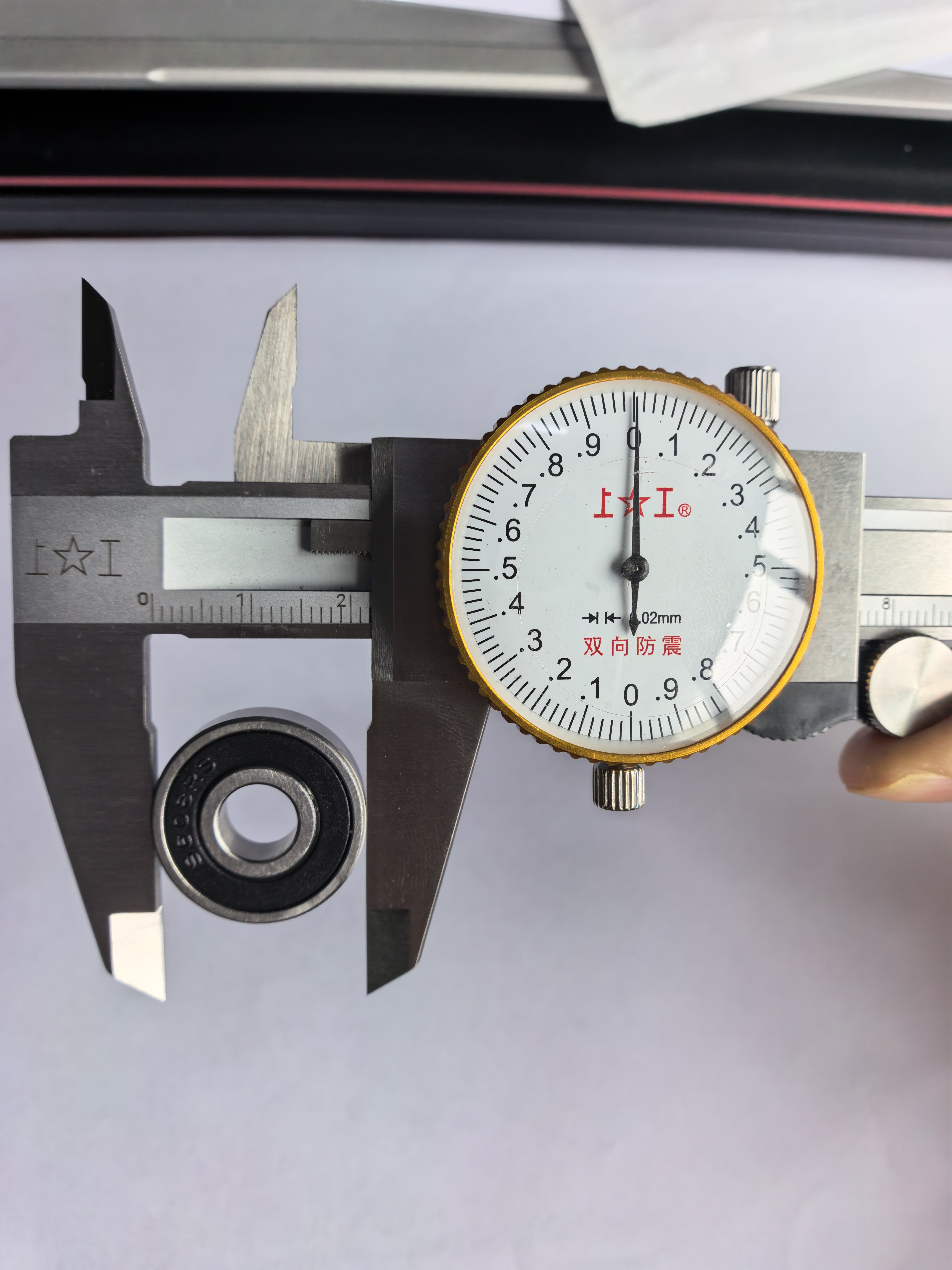

اندازه گیری قطر بیرونی

اندازه گیری عرض/ضخامت

روش‌هایی برای شناسایی بلبرینگ‌های مدل 4 رقمی

برای بلبرینگ های شیار عمیق که با کد چهار رقمی مشخص شده اند (به عنوان مثال سری S60xx، S62xx و S63xx)، مطابقت دقیقی بین قطر داخلی و ارقام نهایی شماره مدل وجود دارد. ما این رابطه را به دو سناریو دسته بندی می کنیم: «فرمول استاندارد» و «پسوندهای خاص».

جعبه استاندارد: قابل استفاده برای مدل‌هایی با پسوند ≥ 04 (قطر داخلی ≥ 20 میلی‌متر)

زمانی که قطر داخلی بلبرینگ، همانطور که با کولیس ورنیه اندازه گیری می شود، باشد بزرگتر یا مساوی 20 میلی متر ، می توانید از فرمول کلاسیک "تقسیم بر 5" استفاده کنید:

فرمول هسته: اندازه گیری قطر داخلی بلبرینگ ÷ 5 = دو رقم آخر شماره مدل

تجزیه و تحلیل مورد: S6004-ZZ - اگر قطر داخلی بلبرینگ فولاد ضد زنگ را با استفاده از کولیس اندازه گیری کنید و آن را پیدا کنید 20 میلی متر ، می توانید فرمول زیر را اعمال کنید: 20 ÷ 5 = 4 (با پسوند "04"). ارزیابی اولیه: پسوند این مدل بلبرینگ است 04. پس از آن، با اندازه‌گیری بیشتر قطر خارجی (42 میلی‌متر) و عرض (12 میلی‌متر) و ارجاع متقابل آنها با نمودار اندازه یاتاقان استاندارد، می‌توانید به طور قطعی شماره مدل کامل بلبرینگ را شناسایی کنید. S6004-ZZ .

مورد ویژه: قابل استفاده برای مدل هایی با شماره های دم 00، 01، 02 و 03

لطفاً توجه داشته باشید که قانون تقسیم قطر داخلی بر 5 برای یاتاقان هایی با کدهای پسوندی از 00 تا 03 اعمال نمی شود. این چهار نوع یاتاقان خاص استثناهایی را در استانداردهای بین المللی تشکیل می دهند. ابعاد قطر داخلی آنها مقادیر ثابتی است که مهندسان باید به خاطر بسپارند. مقادیر ویژه مربوطه به شرح زیر است:

پسوند 00: قطر داخلی ثابت در 10 میلی متر (به عنوان مثال، S6000)

پسوند 01: قطر داخلی ثابت در 12 میلی متر (به عنوان مثال، S6001)

پسوند 02: قطر داخلی ثابت در 15 میلی متر (به عنوان مثال، S6002)

پسوند 03: قطر داخلی ثابت در 17 میلی متر (به عنوان مثال، S6003)

اگر قطر داخلی اندازه گیری شده با کولیس ورنیه با یکی از چهار مقدار ذکر شده در بالا مطابقت دارد، لطفاً مستقیماً آن را با پسوند مربوطه مطابقت دهید. از روش تقسیم بر 5 استفاده نکنید.

روش‌هایی برای شناسایی یاتاقان‌های مدل سه رقمی (بلبرینگ‌های مینیاتوری/کوچک)

برای بلبرینگ های شیار عمیق فولادی ضد زنگ مینیاتوری یا کوچک، شماره مدل آنها معمولاً از سه رقم تشکیل می شود (به عنوان مثال، S608، S626، و غیره). شناسایی این نوع بلبرینگ ساده ترین راه است. * *به همین ترتیب، فرمول "تقسیم بر 5" را نمی توان اعمال کرد. **

قانون اصلی: اندازه گیری قطر داخلی بلبرینگ = آخرین رقم شماره مدل

تجزیه و تحلیل مورد: ** S608-ZZ ** — اگر از کولیس برای اندازه گیری قطر داخلی یک یاتاقان کوچک استفاده می کنید و آن را می بینید که ** 8 میلی متر **، سپس - بر اساس قراردادهای نامگذاری 3 رقمی یاتاقان - قطر داخلی مستقیماً با پسوند شماره مدل مطابقت دارد. ارزیابی اولیه: پسوند این بلبرینگ ** است. 8 **. با ترکیب این با قطر خارجی اندازه گیری شده (22 میلی متر) و عرض (7 میلی متر) می توان مدل را به عنوان بلبرینگ مینیاتوری رایج تأیید کرد ** S608-ZZ **.

خلاصه و توصیه های انتخاب

به طور خلاصه، مراحل شناسایی مدل بلبرینگ شیار عمیق فولادی ضد زنگ با استفاده از کولیس ورنیه را می توان به صورت زیر خلاصه کرد:

قطر داخلی را اندازه بگیرید، پسوند را تعیین کنید:

اگر قطر داخلی اندازه‌گیری‌شده یک عدد تک رقمی باشد (مثلاً 8 میلی‌متر)، با ارقام نهایی یک شماره مدل 3 رقمی (مثلاً 608) مطابقت دارد.

اگر قطر داخلی اندازه گیری شده 10، 12، 15 یا 17 میلی متر باشد، به ترتیب با پسوندهای 4 رقمی ویژه 00، 01، 02 و 03 مطابقت دارد.

اگر قطر داخلی اندازه گیری شده ≥ 20 میلی متر است، از فرمول ** استفاده کنید. قطر داخلی ÷ 5 = پسوند ** (به عنوان مثال، 20 ÷ 5 = 04).

قطر و عرض بیرونی را برای تعیین سری اندازه گیری کنید:

یاتاقان‌هایی با قطر داخلی یکسان ممکن است به سری‌های مختلفی تعلق داشته باشند - دارای قطرها و عرض‌های خارجی متفاوت - به دلیل تفاوت در ظرفیت حمل بار (مانند S6004، S6204، S6304، و غیره). بنابراین، مدل خاص باید به طور قطعی با ارجاع متقابل هم به قطر خارجی و هم در عرض شناسایی شود.

با تسلط بر روش‌های اندازه‌گیری و محاسبات فوق، می‌توانید به راحتی هویت واقعی یک بلبرینگ را شناسایی کنید - حتی یک بلبرینگ که فاقد بسته‌بندی یا علامت‌گذاری است - بنابراین از موقعیت‌های ناخوشایند در حین تعمیر و نگهداری تجهیزات که ناشی از خرید مدل اشتباه یا ناتوانی در مونتاژ صحیح قطعات است، جلوگیری کنید.
